솔루션닉스 3D스캐너 'C500'의 A to Z



다양한 측정 영역의 고해상도 자동 스캐너 'C500'

ㆍ한증 강력해진 자동 스캔 솔루션

ㆍ생산성을 높이기 위한 다양한 측정 영역 제공

ㆍ신뢰할 수 있는 성능보장

ㆍ다양한 분야에 접목할 수 있는 옵션 제공




① 모든 사용자를 위한 빠르고 쉬운 자동 스캔

Solutionix C500은 자동 스캔 솔루션 강화를 위해 새로운 메커니즘을 개발, 적용했습니다.

3축 회전 테이블을 기반으로만 자동 스캔 기능과 유저 친화적인 구동 프로그램, 그리고 향상된

스캔 속도를 통해 초보자도 쉽게 스캔 작업을 진행할 수 있습니다.

[자동 캘리브레이션]

캘리브레이션 패널을 장착하고 캘리브레이션 마법사 버튼을 클릭하면 자동으로 캘리브레이션을 수행합니다. 사용자는 더욱 간편하게 캘리브레이션 과정을 수행할 수 있어 최상의 정밀도를 유지할 수 있습니다.

[자동 스캔과 액티브 싱크]

Solutionix C500이 제공하는 Automatic scanning process를 통해 사용자는 마우스 클릭 한번만으로 매우 쉽고 빠르게 제품의 고품질/고정 멀 3차원 스캔 데이터를 획득할 수 있습니다. 또한 함께 제공되는 Active sync 기능은 실제 측정 대상물의 위치와 스캔 데이터 디스플레이 화면을 동기화 시켜줌으로써 추가 스캔이 필요한 부분을 사용자가 직관적으로 인식하고 편리하게 스캔 작업을 주가할 수 있습니다.

[탈부착식 스캐너 유닛]

사용자는 Solutionix C500을 이용해 대부분의 스캔작업을 자동으로 진행 하게 되지만 때때로 좀더 큰 물체나 좀 더 무거운 물체를 스캔해야 하는 상황에 직면할 수 있습니다. 이 경우 사용자는 손쉽게 스캐너 헤드를 분리할 수 있으며, tripod(삼각대)이나 stand에 거치하여 스캔 작업을 진행할 수 있습니다.

[3축 자동 회전 테이블]


Solutionix C500과 함께 제공되는 자동 회전 테이블 TA300+는 2개의 로테이션과 1개의 스윙 축으로 구성되어 있습니다. ezScan 소프트웨어를 통해 회전 테이블을 자유롭게 제어할 수 있기 때문에 언제든지 직관적인 스캔 경로 설정 및 관리가 가능하며, 이를 통해 누구나 쉽게 최상의 스캔 데이터를 획득할 수 있습니다.

1) Rotation Axis : Provides 士 180° movement

2) Rotation (Base) Axis : Provides 士 175° movement

3) Swing Axis : Provides 士 40° movement




② 직관적이여서 사용하기 쉬운 스캔 소프트웨어

ezScan은 3D스캔작업에 필요한 'Scan' 'Align' 'Merge’ 과정을 단계별로 구분하고, 주요 기능을 직관적인 아이콘으로 표현했습니다 또한 다양한 옵션을 추가하여 데이터 편집 및 처리 기능을 강화했습니다. 이를 통해 3D 스캐너를 처음 사용하는 초보자도 손쉽게 사용할 수 있습니다.

[자동 스캐닝]

기존저럼 번거롭게 스캔 대상물에 대한 밝기 설정을 하지 않고 마우스 버튼 클릭 한번으로 자동 밝기 설정이 가능하며, 스캔부터 데이터 획득 저장까지 한번에 진행할 수 있도록 하는 Batch Process 기능을 제공하여 모든 사용자들이 쉽고 편리하게 스캔할 수 있는 환경을 제공합니다.

[다양한 스캔 영역]

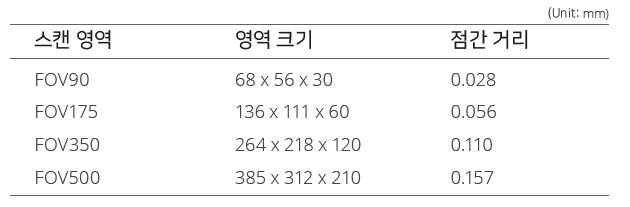

Solutionix C500은 다앙한 스캔 환경에 알맞은 결과물을 제공하기 위해 90, 175, 350, 500mm

총 4가지 스캔 영역을 제공합니다. 또한 사용자의 편의성을 고려, 프로젝터와 카메라 렌즈의

단순 교체를 통해 영역을 변경할 수 있도록 설계되었습니다.

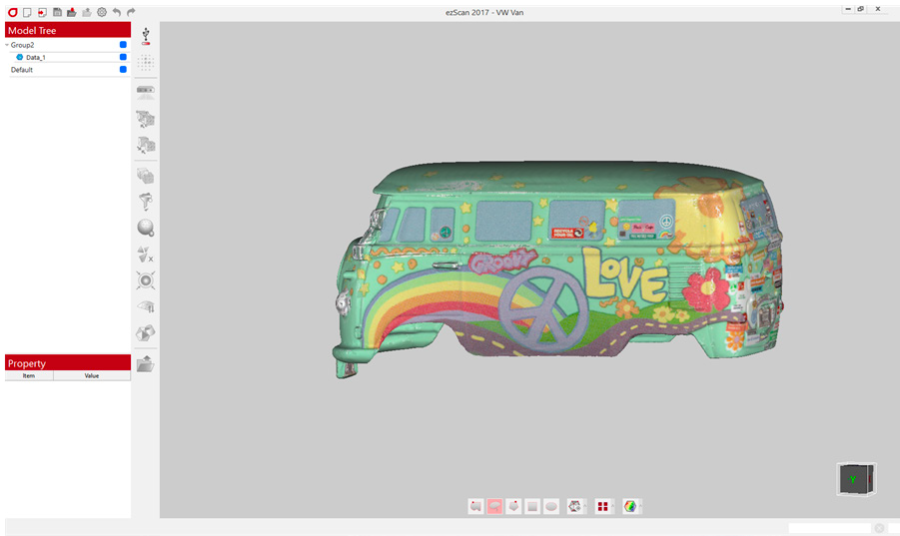

[사실적인 색상 표현]

Solutionix C500은 고정밀 스캔 데이터를 쉽고 빠르게 획득할 수 있기 때문에 주로 품질검사 또는 역설계 분야에서 활발하게 사용되고 있지만 3D 프린팅, CG, 웹 기반 리얼 3D 데이터화와 같은 분야에서도 C500을 활용할 수 있도록 고해상도의 색상 정보까지 획득할 수 있는 기능을 새롭게 적용하였습니다.




③ 다양한 어플리케이션을 위한 최적의솔루션

Solutionix C500을 통해서 쉽고 빠르게 획득된 고품질의 스캔 데이터는

다양한 산업 분야에서 다양한 Application의 솔루션으로 활용됩니다.

ㆍ품질 검사

C500 스캔 데이터를 기준 CAD 모델과 비교하고 편차값을 3D컬러맵으로 검사할 수 있습니다.

>> Application

3D correction and improvement

Turbine blade inspection

Geometric dimensioning and tolerance(GD&T)

ㆍ역설계

기하학적 자유 형상의 측정물을 스캔한 포인트 클라우드 정보를 역설계하여 다양한 CAD 포맷으로 변화/활용할 수 있습니다. >> Application 2D Drawing, 3D Modeling Styling and design modifications/ system engineering Tooling design and manufacturing ​ ㆍ시뮬레이션 분석

구조나 기능상의 잠재적인 결함을 시뮬레이션을 통해 분석하여 솔루션을 고안할 수 있습니다.

>> Application

Digital simulation

Computational fluid dynamic (CFD)

Finite element analysis (FEA)

3D 프린팅

프린팅 소프트웨어에서 스캔 데이터를 연결하여 다양한 소재로 3D 프린팅할 수 있습니다.

>>Application

Rapid prototyping

Direct manufacturing

Healthcare

Entertainment

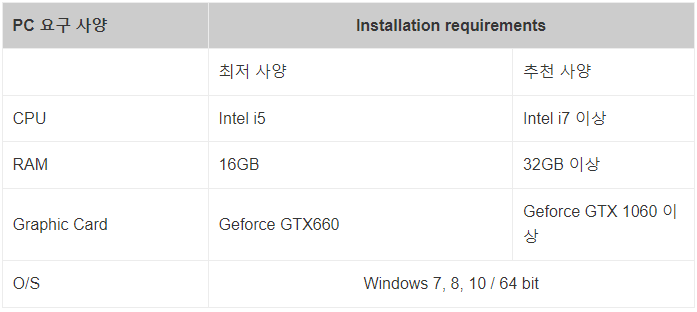

Solutionix C500 스펙 및 PC 요구사양




Solutionix C500
.pdf
Download PDF • 1.75MB
