안녕하세요! (주)제이엔텍입니다.
해당 게시물에서는 Dreamworks 3D 프린팅 및 스캐닝 회사를 운영하고 있는
3D 전문가 Edward가 EinScan HX2 3D스캐너 통해 역설계를 진행할때 사용한 Tip을 설명합니다.
전문적인 3D 스캐닝 및 프린팅 전문가 Edward Van Zyl은 매니토바에서 Dreamworks 3D 프린팅 및 스캐닝 회사를 운영하고 있습니다. 빈티지 자동차 복원 및 커스터마이징 분야에 대한 광범위한 전문 지식을 갖춘 그는 최첨단 장비를 활용하여 자동차 구성 요소의 복잡한 세부 사항을 캡처한 다음 소프트웨어를 사용하여 정확한 3D 모델을 생성하는 데 많은 시간을 투자하고 있습니다.
Edward는 'Arrow 50 스쿠터 부품 스캔 및 프린팅'을 완료하기 위해 EinScan HX 하이브리드 광원 휴대용 3D 스캐너를 선택했습니다.
스캐닝 과정에서 Edward는 물체에 부착된 피라미드 중 일부가 아닌 미니어처 피라미드를 마커로 사용하는 작은 Tip을 제공합니다. 이렇게 하면 스캔 후 청소가 필요하지 않고 작은 피라미드를 재사용할 수 있으므로 시간과 비용을 절약할 수 있는 장점이 있습니다. 여기에서 피라미드 파일을 다운로드할 수 있습니다.

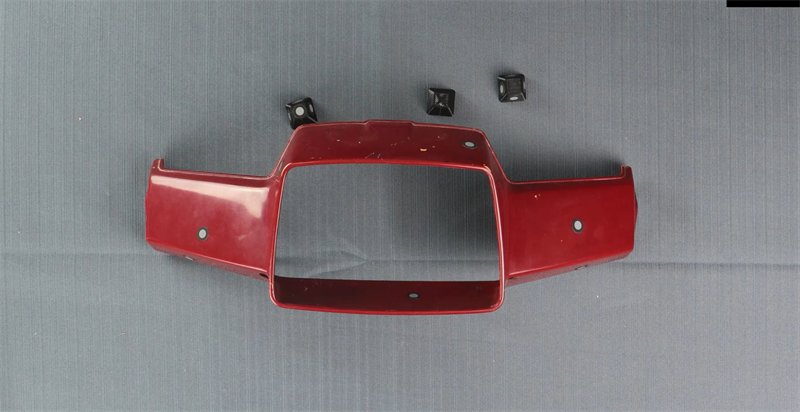

화살표 50 스쿠터 부품 및 피라미드
레이저 스캔 모드에서 EinScan HX의 최대 스캔 속도는 480,000포인트/초입니다. 구성 요소의 전체 스캔을 완료하는 데 약 12분 밖에 걸리지 않았습니다. 그리고 EinScan HX의 레이저 스캔 모드는 스캔한 데이터를 최대 0.04mm까지 정확하게 만들어 후속 작업을 위한 매우 정확한 모델을 얻을 수 있습니다.

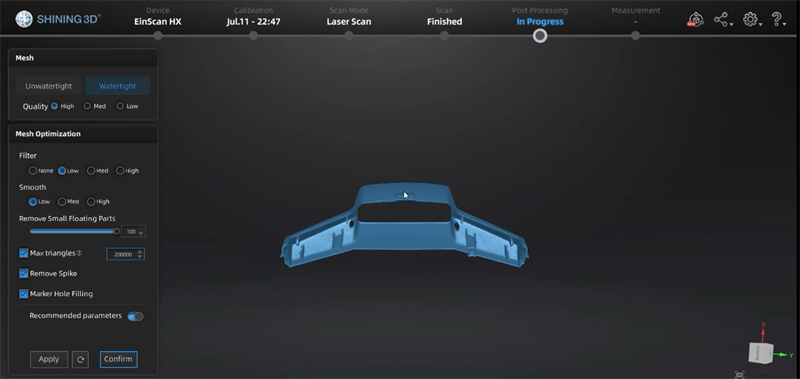

Arrow 50 스쿠터 부품의 스캔 데이터
여기에서 bambu carbon X1 출력의 최종 결과를 얻었습니다.

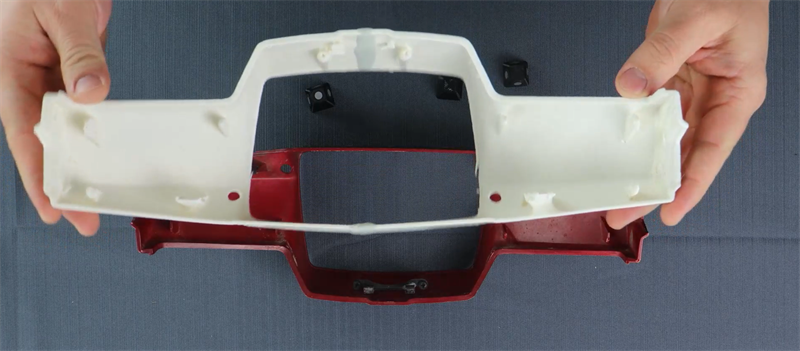

3D 프린팅 Arrow 50 스쿠터 부품
Geomagic Essentials를 사용한 펜더 절단
Edward의 목표는 흙받이를 절단하고 설치에 적합한 크기인지 확인하는 것이었습니다. 일반적으로 그는 테스트를 위해 부품을 3D 프린팅하며, 이 경우 3D 프린팅하기 쉽고 재료를 절약할 수 있는 방법을 제공합니다.
그는 약 5mm 이하의 작은 오프셋을 만들고 부품을 다시 절단하여 흙받이의 작은 조각을 얻지만 필요한 형상을 유지합니다. 이 얇은 조각을 3D 프린팅하는 것은 설치 테스트에도 적합했으며 최소한의 3D 프린팅 재료만 사용했습니다.

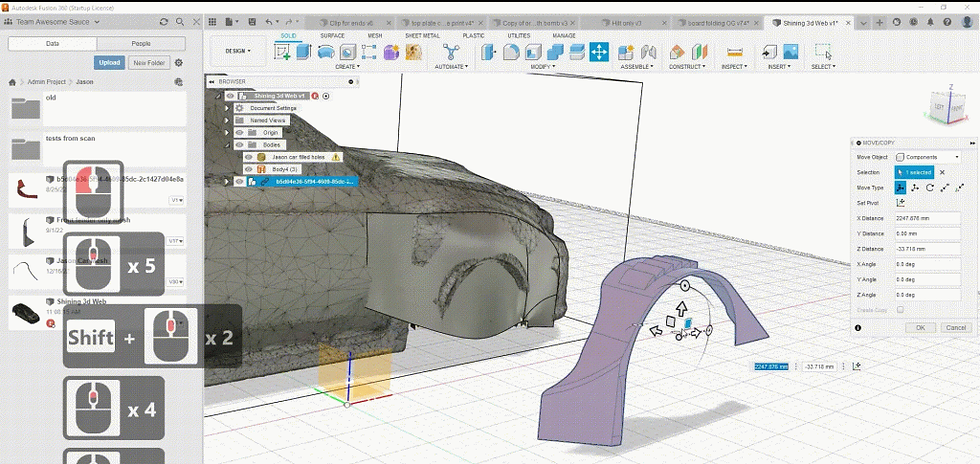

흙받이 부분을 적당한 크기로 자릅니다.

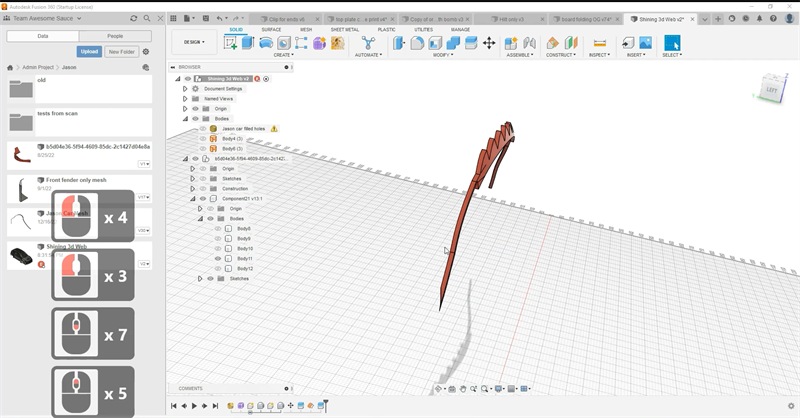

테스트용 흙받이의 작은 조각
Geomagic Essentials 및 Fusion 360을 사용한 리버스 엔지니어링 엔진
이 섹션에서 Edward는 Geomagic Essentials를 사용하여 엔진의 피쳐를 추출한 다음 Fusion 360을 사용하여 장착 볼트를 시뮬레이션하려는 세 개의 구멍을 모델링하는 프로세스를 보여줍니다.

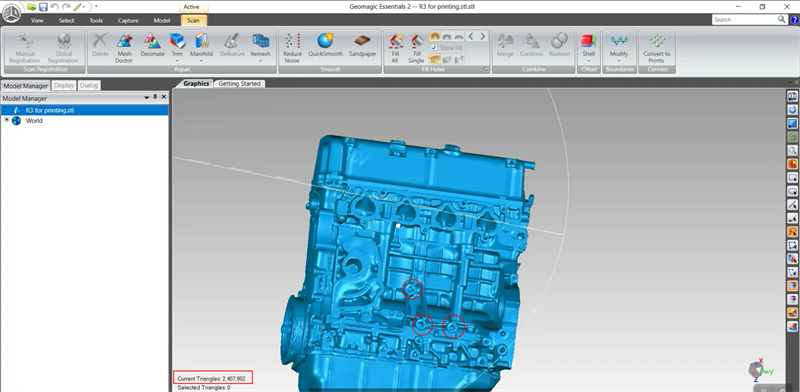

엔진을 리버스 엔지니어링해야 했습니다.
여기서 명심해야 할 한 가지는 메쉬와 추출된 기능을 균일한 좌표로 유지해야 한다는 것입니다. 이 단계를 통해 추출된 피쳐가 메시의 올바른 위치에 오버레이될 수 있습니다. 크기가 다른 두 개의 실린더를 돌출시키고 일부 나사산을 모델링한 후에 장착 볼트가 완성됩니다.

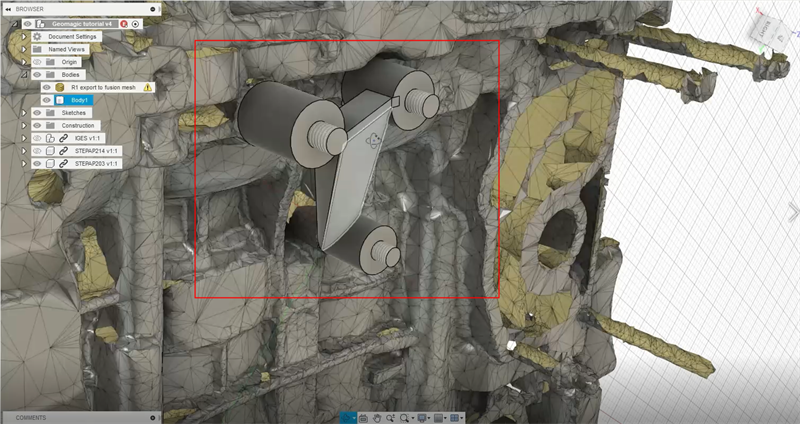

모델링된 장착 볼트 및 브래킷
해당 단계는 기본적으로 스캔에서 부품 3D 프린팅로 이동하는 방법입니다. Geomagic Essentials 및 Fusion 360에서 메쉬 사용 및 모델링 장착 볼트를 사용하는 방법 그리고 3D 스캐너 및 소프트웨어 번들로 얼마나 많은 작업을 수행할 수 있는지도 확실합니다.
