Calibry 3D 스캐너를 이용한 금속 예술 설치물 제작

Vyksa는 모스크바에서 동쪽으로 350km 떨어져 있는 1765년에 만들어진 작은 마을입니다.

이 마을에서는 산업 시설과 목조 주택이 밀접하게 얽힌 독특한 건축적 감각을 볼 수 있습니다.

시 행정부는 시의 날을 기념하여 Vyksa를 상징하는“The Prospectors”라는 조각 작품을 세우기로 결정하였으며, 이 프로젝트는 금속 예술품 제작을 전문으로하는 Parc 3D가 맡게 되었습니다.

Parc 3D는 Vyksa시 지역 역사가와 민족 학자가 디자인한 스케치를 기반으로 이 도시의 역사와 기원을 묘사하는 임무를 맡았습니다. Parc 3D는 금속 조각 제작 분야에서는 경험이 많지 않았기 때문에 이 프로젝트은 상당히 어려운 도전이었습니다.


금속 조각상을 만드는 전통적인 접근 방식은 성형 및 주조를 사용하는 것인데,

이 방법으로 조각품을 제작하면 최장 6 개월이 소요되고, 15,000 유로의 예산이 소요되기 때문에 비용과 시간이 많이 걸리는 작업입니다.

때문에 Parc 3D는 3D 기술을 사용하여 프로세스를 보다 효율적이고 저렴하게 만들기로 했습니다.

(Calibry 3D스캐너를 사용한 단계는 2단계~4단계입니다.)

1단계 : 설계 및 모델 제작을 위한 대형 3D 프린터 제작

2단계 : 조각 제작을 위한 모델 찾기

3단계 : 모델 3D 스캔

4단계 : 스캔 한 데이터를 후처리하고 3D 프린팅 준비

5단계 : 조각상 3D프린팅

6단계 : 3D프린팅된 모델 조립 및 후가공

먼저 이들은 대형 조형물을 인쇄할 수 있는 자체제작 3D프린터를 제작하였습니다. (해당 단계는 시중의 3D프린터로 대체할 수 있는 사이즈를 프린팅 할 시 단계 생략이 가능합니다.)

다음 단계는 Calibry 3D 스캐너로 선택한 모델을 스캔하는 것 이었습니다.


Calibry는 스캐너의 실시간 스캔 화면을 보면서 스캔 작업을 진행하면 고해상도스캔 데이터를 아주 쉽게 얻을 수 있습니다.

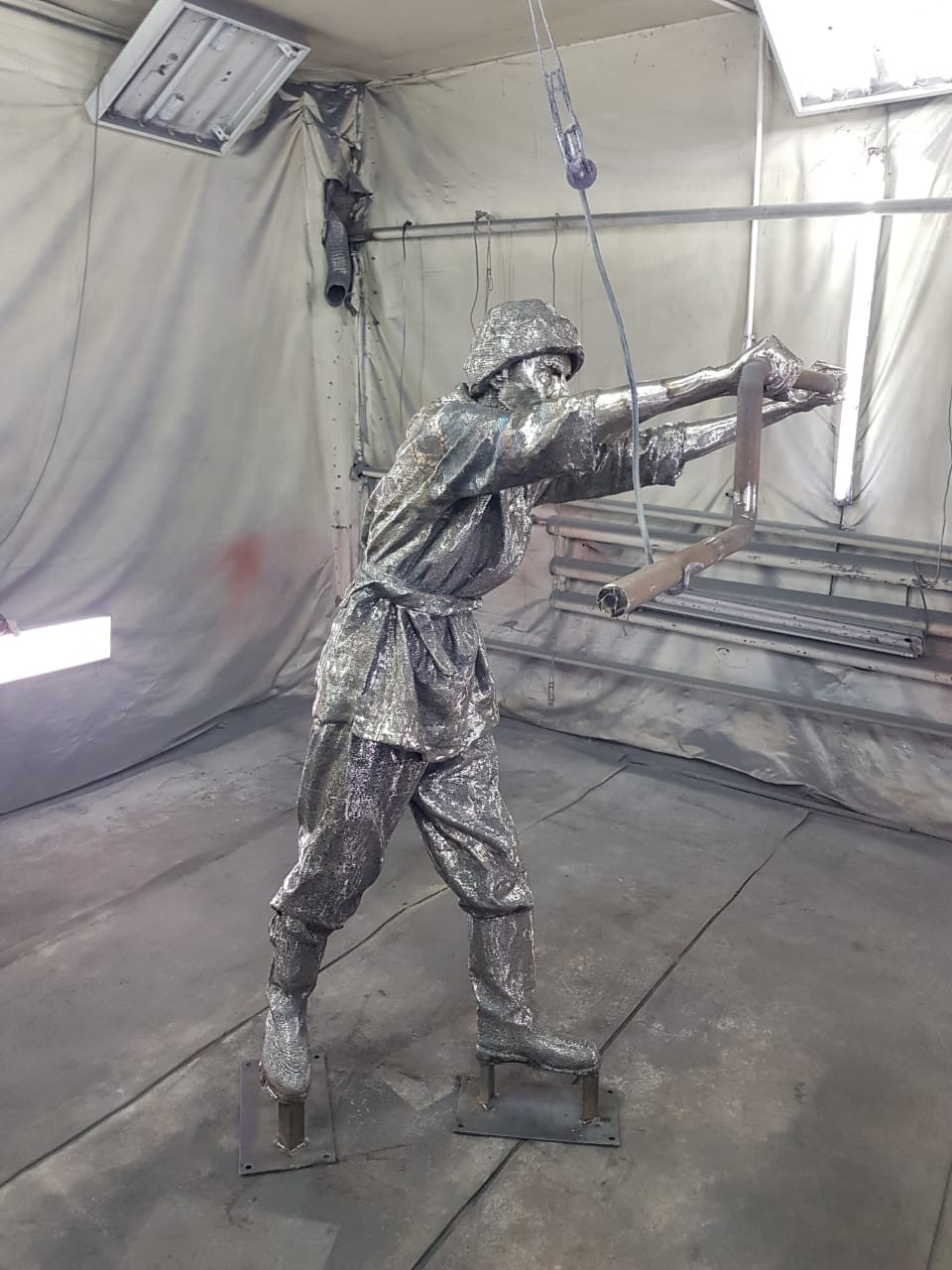

스캔이 끝난 후 Calibry Nest 소프트웨어로 처리 된 모델은 자제제작 3D프린터로 프린팅되었습니다. 프린팅이 끝난 조형물은 용접 및 샌딩작업, 페인팅으로 마무리 되었습니다.

해당 프로젝트는 전통적인 성형 및 주조보다 비용적으로 훨씬 효율적이었습니다.

총 제작 시간은 약 10일이었으며, 준비에는 1 ~ 3 일, 3D 프린팅에는 7일이 소요되었습니다.


결론 :

전통적인 주조 방식으로 이번 프로젝트를 진행 한다면 , "The Prospectors"와 같은 조각품을 만드는데 2 ~ 6 개월이 걸렸을 수 있으며 비용은 15,000 유로 이상이었습니다. 하지만 3D 스캔 및 프린팅 기술를 사용하여 비용을 60% 이하인 6,000 유로로 줄일 수 있었습니다.

요약 : 3D기술 (3D스캐닝 및 3D프린팅)을 사용하여 금속 예술품 제작 프로젝트 실행

목표 : 대형 조각 성형 및 주조에 대한 대안을 찾는 것

기술 : Calibry 3D 스캐너, Calibry Nest 소프트웨어 대형 3D 프린터

결과 : 생산 시간이 몇 개월에서 10일로 단축되어 약 9,000 유로가 절약됨

(시간 및 비용적으로 2배 이상 빠르고 저렴함)
