Calibry 3D 스캐너를 활용한 도쿄 2020 올림픽 준비


도쿄 2020 올림픽 금메달을 향한 도전

자전거는 다른 어떤 기계보다 비행기를 닮아있어서 지면과의 접촉을 최소화해야 큰 성능을 발휘합니다. 때문에 공기역학의 중요성과 그것이 선수의 경기력에 미치는 영향을 과소평가하기는 어렵습니다.

Pinarello社는 이탈리아의 자전거 제조업체입니다. 2021년 도쿄 올림픽이 다가옴에 따라 이들은 선수들의 공기역학적 효율성을 향상시키는 방법을 찾기위해 협력했습니다.


사례 연구: 이탈리아 국가 사이클링 팀은 도쿄 2020 올림픽을 준비하기 위해 Calibry 3D 스캐너로 *공기역학을 개선했습니다. *공기역학 : 유체역학의 한 부문으로, 기류를 대상으로 하는 학문으로 비행기의 운전과 깊은 관련이 있으며 음속과 기류의 속도의 비율에 따라 공기의 압축성을 고려하여 연구.

요약: 이탈리아의 자전거 제조업체 Pinarello社는 엔지니어의 후속 공기역학 연구를 위해 이탈리아 국가 사이클링 팀의 선수를 Calibry통해 스캔했습니다.

목표: 사이클리스트가 장비를 완전히 갖춘 상태에서 가장 공기역학적인 위치를 포착한 후 측정 결과를 바탕으로 맞춤형 핸들바를 제작합니다.

기술: Calibry 3D 스캐너, Calibry Nest 소프트웨어

달성 결과: 2분 이내에 엔지니어들이 연구할 일련의 고해상도 모델을 만들었습니다.

최근 2월 3DiTALY社는 Pinarello 자전거와 사이클 선수를 디지털화해 달라는 요청을 받았습니다. ​ 운동선수의 3D 스캐닝은 공기역학 연구에 필요한 과정 중 첫 번째 단계였으며, 이는 장치의 높은 정밀도와 신뢰성이 요구되었기 때문에 3D 스캐너는 Calibry를 사용하기로 결정하였습니다.

1. 선수의 워밍업 및 기계적 매체의 준비

2. 가장 공기역학적인 위치를 찾기 위한 레이스 모방

3. 레이스 포지션 유지 및 레이스 경험을 완벽하게 시뮬레이션하기 위해 바디수트와 헬멧을 착용

Calibry의 빠른 성능 덕분에 스캔은 2분 이내에 완료되었습니다. 데이터는 Calibry Nest에서 후처리되었으며 후속 공기역학 연구를 위해 Pinarello社의 엔지니어에게 전달되었습니다.

3D 모델 파일에는 선수의 위치를 분석하고 맞춤형 핸들바를 설계하는데 필요한 모든 정보가 포함되어 있으므로 3D 스캐닝은 데이터를 캡처하는 빠르고 편리한 방법입니다.

커스텀 메이드 된 자전거의 핸들바는 선수의 팔에 완벽하게 맞는 유니크한 부품으로 Pinarello社에서 제조됩니다.



스포츠, 의료, 교육, 제조 등 다양한 현장에서 사용되고 있는 Calibry를 경험해보세요!!

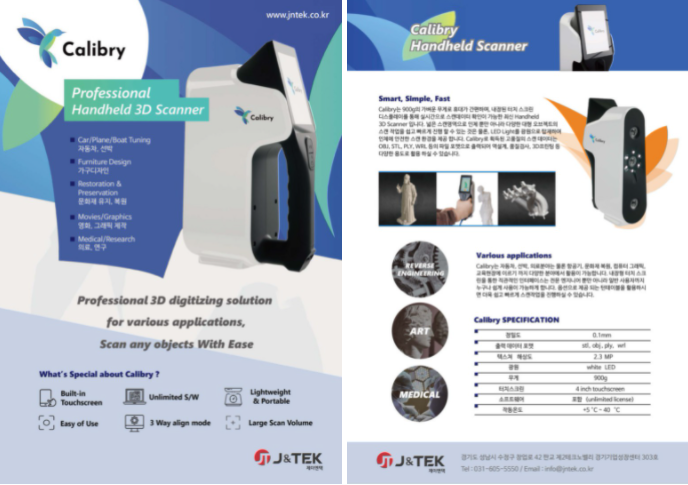

제이엔텍_Calibry 카탈로그
